YRTM帶集成角度測量系軸承

珂業機械有限公司｜ “專業累積” 將實例製作和基礎講解完美結合. 機器產品結構複雜，零部件多，技術性強我們重視和客戶端的技術溝通交流與服務!!

產品編號: B003

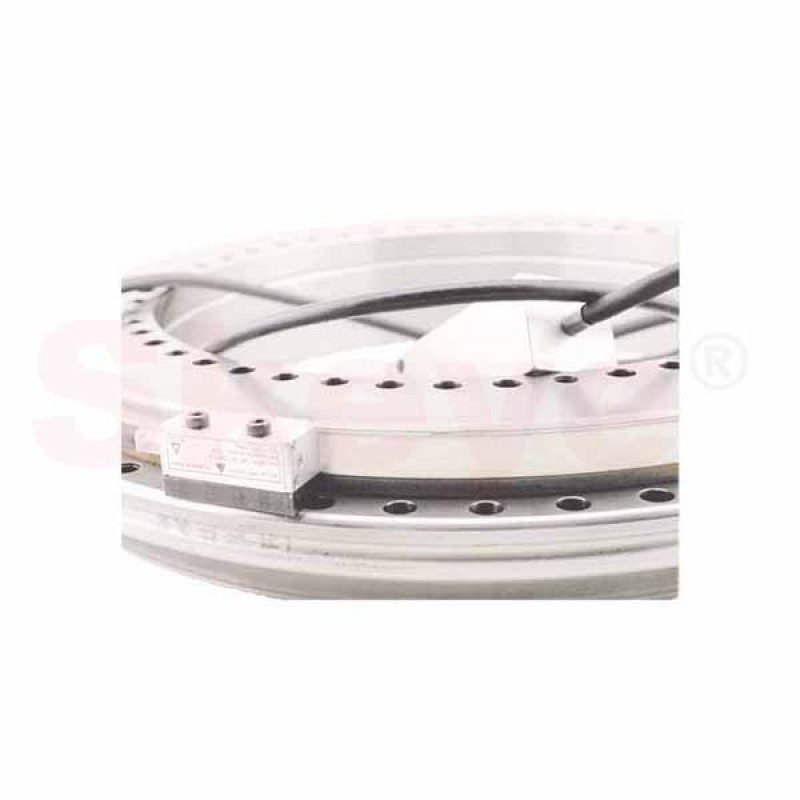

YRTM帶集成角度測量系軸承
YRTM帶集成角度測量系軸承尺寸規格圖1
YRTM帶集成角度測量系軸承尺寸規格圖2

價格

請先登入

聯繫業務人員

廠牌

珂業機械有限公司

分享至：

簡介

YRTM帶集成角度測量系軸承
在YRT轉臺軸承標準系列基礎上集成了角度測量系統，可實現角度的精確測量，最高精度可達1角秒，非常適用於對角度定位精度有很高要求的應用場合。
YRTM是加裝鋼柵尺的雙向推力圓柱滾子YRT組合軸承，實現實時監控和調整雙向推力圓柱滾子組合軸承的旋轉精度，以保證機器高精度運轉。

YRTM帶集成角度測量系軸承尺寸規格圖1

公稱型號	外型尺寸d mm	外型尺寸D mm	外型尺寸H mm	外型尺寸H1 mm	外型尺寸H2 mm	外型尺寸C mm	外型尺寸D1 mm	外型尺寸D2 mm	外型尺寸dn mm	外型尺寸dm mm	外型尺寸F mm	外型尺寸L mm	固定孔內圈d1 單位MM	固定孔內圈d2 單位MM	固定孔內圈a 單位MM	固定孔內圈數量4)	固定孔外圈6) d3 單位MM	固定孔外圈6) 數量4)	價格
YRTM150	150	240	43＊ 29*	14	12	214	215	213.81	165	225	16.5	121	7	11	6.2	32	7	33	請先登入
YRTM180	180	280	46*	32*	14	15	244	243.76	194	260	16.5	140	7	11	6.2	44	7	45	請先登入
YRTM200	200	300	47*	32*	15	15	274	273.05/274.42	215	285	16.5	152	7	11	6.2	44	7	45	請先登入
YRTM260	260	385	55	36.5	18.5	18	345	344.37/343.1	280	365	17.5	192.5	9.3	15	8.2	32	9.3	33	請先登入
YRTM325	325	450	60	40	20	20	415	413.76	342	430	18.5	225	9.3	15	8.2	32	9.3	33	請先登入
YRTM395	395	525	65	42.5	22.5	20	486	483.18	415	505	18.5	262.5	9.3	15	8.2	42	9.3	45	請先登入
YRTM460	460	600	70	46	24	22	560	557.03	482	580	18.5	300	10	15	8.2	42	10	45	請先登入

YRTM帶集成角度測量系軸承尺寸規格圖2

"連接螺釘數量"	軸承軸向和徑向跳動 μm標準標準的	軸承軸向和徑向跳動 μm標準嚴格的5)	吊裝孔 G	吊裝孔數量	"節距1)t" 數量✕t	"螺釘擰緊力矩"MA2) Nm	基本額定載荷軸向動 Ca KN	基本額定載荷軸向靜 Coa KN	基本額定載荷徑向動 Cr KN	基本額定載荷徑向靜 Cor KN	極限轉速脂潤滑 r/min	軸承摩擦力矩Nm	實際重量 ≈Kg	型號名稱	價格
4	3	1.5	M8	3	36x10°	14	112	630	56	170	320	10	6.2	YRTM150	請先登入
4	4	2	M8	3	48x7.5°	14	118	710	69.5	200	280	12	7.7	YRTM180	請先登入
4	4	2	M8	3	48x7.5°	14	120	765	81.5	220	260	14	9.7	YRTM200	請先登入
4	6	3	M12	3	36x10°	34	160	1060	93	290	200	20	18.3	YRTM260	請先登入
4	6	3	M12	3	36x10°	34	275	1930	120	345	170	40	25	YRTM325	請先登入
6	6	3	M12	3	48x7.5°	34	300	2280	186	655	140	55	33	YRTM395	請先登入
6	6	3	M12	3	48x7.5°	34	355	2800	200	765	120	70	45	YRTM460	請先登入

詳細介紹

YRTM轉臺軸承是壹種加裝鋼柵尺的雙向推力圓柱滾子YRT組合軸承，實現實時監控和調整雙向推力圓柱滾子組合軸承的旋轉精度，以保證機器高精度運轉。帶集成角度測量系統的轉臺軸承角位移的測量在現代工業加有著十分重要的作用，特別在機床行業中，往往對加工件的旋轉角度有很高要求，這就需要對角伴移進行精確的測量和控制。目前對於角位移的測量，較常用的方法有光柵編碼器、磁柵編碼器等，有著精度高（最高角度解析度小於等於2角秒）、耐汙染，不受電磁影響、環境適應性強等優點。同時，由於是加裝在YRT轉臺軸承上，該組合軸承有極高的旋轉精度，又能同時承受軸向載荷、徑向載荷和傾覆力矩，非常適用於機床行業中的高精密數控轉臺、分度頭以及科研實驗和測量等要求較高的領域

優勢

品質優良Gcr15製造的HONBYRTM轉台軸承帶角度測量系統的轉台軸承交貨迅速產，新產品YRTM轉台軸承帶角度測量系統的轉台軸承上市產品接受獨特設計或logoYRTM轉台軸承帶角度測量系統的轉台軸承可接受特別設計或LOGO，如有需要請與我們聯絡，立即連絡競爭價格YRTM轉台軸承帶角度測量系統的轉台軸承

環保產品使用Gcr15製造的YRTM轉台軸承帶角度測量系統的轉台軸承

YRTM轉台軸承帶角度測量系統的轉台軸承接受進行原廠委託設計製造ODM

P2 P4 P5等級

產品用途編輯

產品主要適用於高精度數控轉臺、機床主軸、雷達、直驅電機、工業機器人、航空航天等領域。

產品服務的兩類細分市場是：

1）高端裝備行業：高檔數控機床關鍵部位——精密數控轉臺、機床主軸、分度頭、絲杠部位用的高精度軸承。

2）工業自動化行業：工業機器人關節軸承、機器人專用諧波和RV減速器軸承、直驅馬達軸承。
